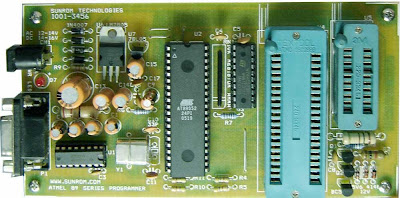

GRABADOR SERIE 89 ATMEL

.
Poderoso programador de la serie 89 de Atmel, que incluye los microcontroladores AT89C52, At89C52, At89C55, At89S51/52/55 y muchos más. Con este artículo tu podrás construir fácilmente tu propio programador.

Características Principales
- Soporte para la mayor cantidad de Microcontroladores de la serie 89
- Autoidentificación de los microcontroladores conectados
- Comprobación de errores de escritura, y en tiempo de programación.
- Protección de código.
- Zip Socket de 20 y 40 pines.
- Borrado automático antes de la programación y comprobación automática de la escritura.
- Barra de proceso y acceso al último archivo de programación
- Simple y fácil de usar
- Trabaja a 57600 baudios.

Especificaciones
- Dimensiones: 76mm x 180mm (3" x 7")
- Voltaje: 14-18V DC or 12-16V AC
- Interfase: RS-232, 9-pin D conector
- Velocidad de transferencia: 57600 bps, 8 bits, no paridad, 1 stop, no control de flujo
- Formato de Archivo: Intel 8-bit HEX
- Zócalo de programación: 40 pin DIP - 0.6" & 20 pin DIP 0.3" ZIF socket- Software: Trabaja en Windows 95, 98, Me, 2000, NT, XP

INTRODUCCION
Simple de usar y de bajo costo, este programador será capas de grabar, leer y verificar el código de programa. Este programador puede ser usado en cualquier clase de ordenador, no requiere hardware extra, su conexión es a través del puerto serial, DB-9.

Identifica automáticamente el tipo de microcontrolador insertado, no es necesario seleccionarlo. Todos estos microcontroladores poseen pines de seguridad que proveen varios niveles de protección al código, estos pines son totalmente programados.

MICROCONTROLADORES SOPORTADOS



HARDWARE
La transmisión serial es enviada y recibida a través del noveno pin del conector, y convertida a niveles TTL por el integrado MAX232.


Descargar Codigo Intel Hex, para el microcontrolador utilizado en el grabador:
89 serie Divice Hex



LISTA DE MATERIALES

DESCARGAR AQUI

ESQUEMA:
DESCARGAR AQUI
ESQUEMA DE CIRCUITO IMPRESO
DESCARGAR AQUI

SOFTWARE
El software utilizado es el 'ProLoad V4.1', este acepta formatos Intel Hex, detecta automáticamente el hardware del grabador y el mirocontrolador insertado. El software fue desarrollado en Delphi 7.0, y por lo tanto no requiere DLLs externos, para su ejecución.


Descargar aqui:
Proload V4.1 (546K)

INFORMACION RECOPILADA DE:
